Вертикальная валковая мельница для измельчения промышленного шлака
Вертикальная вальцовая мельница для шлака (VRM) — это высокоэффективное, энергосберегающее измельчающее оборудование, специально разработанное для переработки доменного шлака в гранулированный доменный шлак (GGBFS) — ценную добавку для производства цемента и бетона. Объединяя сушку, измельчение, классификацию и транспортировку в одном компактном блоке, наша вертикальная мельница обеспечивает превосходную производительность при снижении энергопотребления на 30–50% по сравнению с традиционными шаровыми мельницами, при этом производя шлаковый порошок с постоянной тонкостью помола до 420–600 м²/кг (Blaine).
Независимо от того, строите ли вы новую линию по производству гранулированного доменного шлака или модернизируете существующее предприятие, наша вертикальная вальцовая мельница для шлака предлагает идеальный баланс производительности, надежности и низких эксплуатационных расходов.
Основные преимущества продукта
| Преимущество 1 | Преимущество 2 | Преимущество 3 |
| Энергосбережение: снижение энергопотребления на 30–50%. | Износостойкая конструкция | Простота в обслуживании |
| Вертикальное измельчение позволяет сэкономить 30–50% электроэнергии по сравнению с традиционными шаровыми мельницами, при этом удельное энергопотребление составляет всего 40–50 кВт·ч на тонну, что значительно снижает эксплуатационные расходы. | Шлифовальные ролики и футеровки изготовлены из износостойкого сплава с высоким содержанием хрома, что обеспечивает длительный срок службы и меньшее количество замен в процессе простоя. | Для технического обслуживания шлифовальные валы можно выдвигать из корпуса мельницы; гидравлическая система загрузки имеет удобную регулировку, повышающую эффективность технического обслуживания. |
| Регулируемая тонкость | Многофункциональный, подходит для различных материалов. | Низкий уровень шума и экологичность |
| Благодаря встроенному высокоэффективному динамическому классификатору, удельная площадь поверхности готового гранулированного доменного шлака регулируется в диапазоне от 420 до 600 м²/кг для удовлетворения разнообразных требований заказчиков. | Он объединяет в одном блоке сушку, измельчение, классификацию и транспортировку, позволяя одновременно перерабатывать шлак, сталелитейный шлак, летучую золу и другое сырье. | Система работает в условиях отрицательного давления, выбросы пыли ниже национальных стандартов, а уровень шума контролируется на уровне менее 85 дБ. |
Таблица технических характеристик и параметров вертикальной мельницы для производства микропорошка из сталеплавильного шлака HVM.
Спецификация модели | HVM2500 | HVM2800 | HVM3400 | HVM3700 | HVM4200 | HVM4500 | HVM4800 | HVM5100 | HVM5600 |
Средний диаметр шлифовального стола (мм) | 2500 | 2800 | 3400 | 3700 | 4200 | 4500 | 4800 | 5100 | 5600 |
Производительность (т/ч) | 23-26 | 50-60 | 70-83 | 90-110 | 110-140 | 130-150 | 150-180 | 180-200 | 200-220 |
Влажность сырья | ＜15% |
Площадь поверхности, специфичная для изделия | ≥420㎡/кг |
Влажность продукта | ≤1% |
Мощность главного двигателя (кВт) | 900 | 1800 | 2500 | 3350 | 3800 | 4500 | 5300 | 6150 | 6450/6700 |
Проиллюстрировать | Re: Индекс связывания шлака при горнодобывающей промышленности ≤25 кВт·ч/т, Индекс связывания сталелитейного шлака ≤30 кВт·ч/т, Выходная мощность снизится на 30-40% при измельчении сталелитейного шлака для производства микроэнергии. |
Принцип работы:
Двигатель приводит в движение шлифовальный диск, вращая его через редуктор. Материал падает из загрузочного отверстия на центр шлифовального диска, в то время как горячий воздух поступает в мельницу через воздухозаборник. Под действием центробежной силы материал перемещается к краю шлифовального диска. Проходя через кольцевую канавку на шлифовальном диске, он подвергается сильному давлению шлифовальных роликов и, таким образом, измельчается. После измельчения материал поднимается высокоскоростным потоком воздуха в воздушном кольце у края диска. Крупные частицы непосредственно отбрасываются обратно на шлифовальный диск для дальнейшего измельчения. Материал, уносимый потоком воздуха, проходит через динамический и статический классификатор, где под действием вращающегося ротора крупные частицы возвращаются на шлифовальный диск для повторного измельчения, а качественные мелкие частицы уносятся потоком воздуха и собираются в пылеулавливающем устройстве в качестве конечного продукта. В процессе влагосодержащий материал высушивается при контакте с горячим газом, достигая требуемого содержания влаги в продукте.
Наша вертикальная валковая мельница для шлака широко используется в следующих областях:
- Производственные линии GGBFS – выпуск молотого гранулированного порошка доменного шлака для применения в качестве добавки к цементу и бетону.
- Цементные заводы – как в виде автономных станций измельчения шлака, так и в составе интегрированных систем измельчения клинкера.
- Сталелитейная и металлургическая промышленность – переработка сталелитейного шлака и других промышленных побочных продуктов в микропорошки с добавленной стоимостью.
- Горнодобывающая промышленность и переработка минералов – измельчение различных руд и промышленных минералов средней твердости.

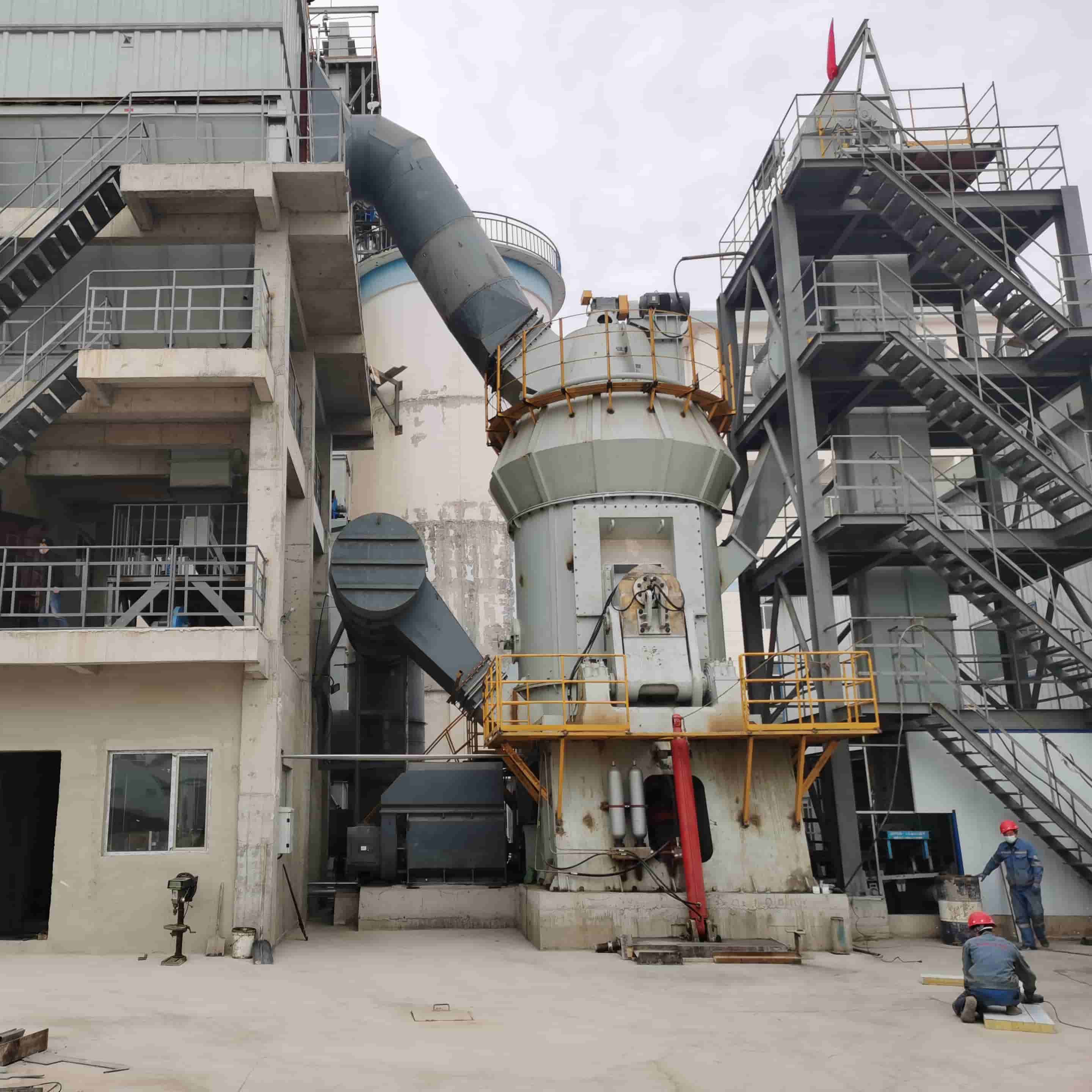

Случай
 |
★ Название проекта: Годовая производственная линия по выпуску 300 000 тонн шлакового порошка ★ Объем проекта: Разработка технологического процесса и поставка оборудования для вертикальной системы измельчения шлака HVM2800S. ★ Тип обрабатываемого материала: шлак ★ Расчетная производительность: ≥ 45 т/ч Фактическая производительность переработки: ≥ 55 т/ч ★ Тонкость помола продукта: удельная площадь поверхности ≥ 420 см²/г |
Часто задаваемые вопросы
1. Какие материалы может измельчать ваша вертикальная мельница для шлака?
Наша вертикальная мельница специально разработана для измельчения доменного шлака, а также подходит для других аналогичных промышленных твердых отходов: сталелитейного шлака, золы-уноса, угольной породы и других материалов со схожей измельчаемостью и требованиями к обработке.
2. Какова производительность и тонкость помола вашей вертикальной мельницы для шлака?
Производительность переработки шлака составляет 3–200 тонн в час.
Тонкость помола готового шлакового порошка / гранулированного доменного шлака может регулироваться в диапазоне от 200 до 1250 меш в зависимости от требований применения в цементной, бетонной и строительной промышленности.
3. Как выбрать подходящую модель для моего проекта по переработке шлака?
Нам необходимо знать: тип исходного шлака (доменный шлак / сталелитейный шлак), требуемую производительность (тонн в час), тонкость помола готового продукта (в мешах), влажность сырья, сценарий применения (цемент, бетон, производство гранулированного доменного шлака) и условия на площадке.
Наши инженеры порекомендуют вам наиболее подходящую модель.
4. В чем разница между вашей вертикальной мельницей для шлака и шаровой мельницей?
Для измельчения шлака вертикальная мельница имеет очевидные преимущества:
Более высокая эффективность (увеличение на 30–50%), меньшее энергопотребление, большая производительность, меньшие габариты, большая экологичность (меньше пыли и шума) и более простое техническое обслуживание. Более подходит для крупномасштабного производства шлакового порошка и гранулированного доменного шлака, чем шаровые мельницы.
5. Можете ли вы изготовить вертикальные мельницы для переработки шлака по индивидуальному заказу?
Да. Мы можем разработать и изготовить продукцию по индивидуальному заказу в соответствии с вашими требованиями к переработке шлака, включая производительность, тонкость помола, планировку площадки, напряжение и особые условия эксплуатации (например, при работе со шлаком с высокой влажностью).
6. Вы предоставляете комплектные линии по производству шлакового порошка?
Да, мы предлагаем комплексную линию по производству шлакового порошка «под ключ», включающую: дробилку для предварительного измельчения шлака, ковшовый элеватор, питатель, вертикальную мельницу для шлака, пылесборник, систему управления и упаковочную машину, охватывающую весь процесс измельчения и производства порошка из шлака.
7. Как обстоят дела с установкой и послепродажным обслуживанием вертикальной мельницы для измельчения шлака?
Мы предоставляем консультации по установке на месте, ввод в эксплуатацию, обучение операторов (эксплуатация и техническое обслуживание оборудования для измельчения шлака), долгосрочную поставку износостойких запасных частей (подходящих для измельчения шлака) и круглосуточную онлайн-техническую поддержку для обеспечения стабильной работы производственной линии.
8. Каково время поставки вертикальной мельницы для переработки шлака?
Сроки изготовления производственной линии по индивидуальному заказу: около 90–120 рабочих дней.
Точный срок доставки будет сообщен после подтверждения модели и конкретных требований.
9. Какая система управления используется в вертикальной мельнице для измельчения шлака?
В нем используется передовая система автоматического управления на базе ПЛК, обеспечивающая интеллектуальное управление подачей, измельчением, классификацией и сушкой шлака. Поддерживается удаленный мониторинг и сигнализация о неисправностях, а также простота в эксплуатации.
10. Соответствует ли ваша вертикальная мельница для переработки шлака международным стандартам?
Да, наша продукция соответствует международным промышленным стандартам и имеет соответствующие сертификаты, такие как CE и ISO, гарантирующие качество, безопасность и защиту окружающей среды, и может экспортироваться на мировые рынки.
