Высокоэффективный пневматический струйный насос для транспортировки грузов
Этот износостойкий пневматический струйный насос для транспортировки материалов использует конструкцию с чистым воздушным потоком в разреженной фазе, без вращающихся частей, что обеспечивает стабильную, пыленепроницаемую непрерывную транспортировку различных сухих порошкообразных и гранулированных материалов.
Наш струйный насос значительно снижает долгосрочные затраты на техническое обслуживание и идеально сочетается с воздуходувкой Рутса для разгрузки силосов, удаления золы из котлов и подачи цементного порошка.
Основные характеристики продукта
- Износостойкая футеровка на заказ: опционально керамическая футеровка / футеровка из твердого сплава / толстостенная углеродистая сталь, подходит для абразивных частиц, таких как зола, шлак, известняковая пыль.
- Полностью закрытая, пыленепроницаемая система транспортировки: нулевая утечка порошка, соответствует экологическим стандартам для заводов.
- Компактная конструкция: небольшая занимаемая площадь, простота подключения силосов, бункеров и трубопроводов без сложных шлюзовых клапанов.
- Стабильная работа при низком давлении: хорошо работает с роторными воздуходувками низкого давления, низкое энергопотребление по сравнению с системами с плотной фазой.
- Внутренняя конструкция с защитой от обратного потока: предотвращает обратный поток материала при остановке воздуходувки, обеспечивает стабильную подачу даже при неравномерном объеме подачи.
Пневматический струйный насос для транспортировки разреженной фазы с положительным давлением типа PJP
Модель спецификации | ПЖП-1 | ПЖП-2 | ПЖП-3 |
Диаметр подающей трубы (дюймы) | 3–6 | 7–10 | 12–16 |
Объем доставки (т/ч) | 1–9 | 10–40 | 41–80 |
Принцип работы
Материал поступает в корпус струйного насоса через входное отверстие. Когда сжатый воздух с высокой скоростью выбрасывается через сопло, образующийся высокоскоростной воздушный поток создает отрицательное давление (вакуум) внутри камеры насоса. Затем материал внутри камеры легко захватывается и смешивается с высокоскоростным воздушным потоком. По мере прохождения смеси через диффузор (расширительную трубку) кинетическая энергия высокоскоростного воздушного потока постепенно преобразуется в статическое давление, которое проталкивает порошок или гранулированный материал по транспортировочному трубопроводу к конечному пункту назначения.
Применимые материалы и отрасли промышленности
Обычные транспортируемые материалы
Зола-унос, цементный порошок, микропорошок шлака, известковый порошок, гипсовый порошок, угольная пыль, порошок глинозема, кварцевый песок, гранулированное минеральное сырье.
Основные отрасли применения
- Электростанция: транспортировка летучей золы из котла и золы после десульфуризации.
- Цементный завод: транспортировка сырьевой смеси, клинкерного порошка и шлакового порошка.
- Металлургия: минеральный порошок, плавильная зола, герметичная поставка.
- Химическая промышленность: сухой химический порошок, некоррозионный гранулированный материал.
- Строительные материалы: гипс, известняк, наполнитель, разгрузка силоса.
- Пищевой (SS304): крахмал, мука, порошок кормовой добавки.

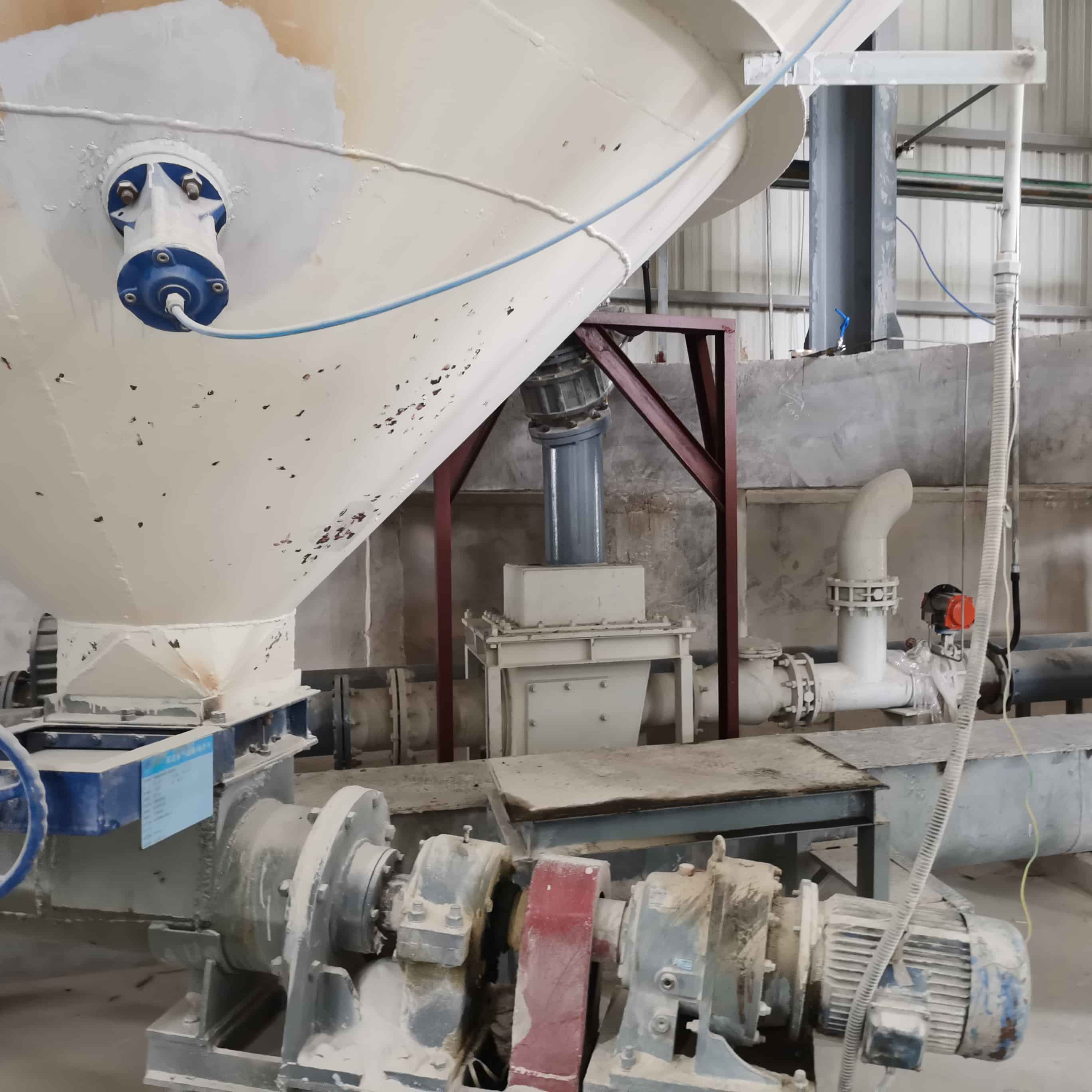

Случай
 |  |
★ Объем проекта: Проектирование, изготовление и поставка одного комплекта пневматической системы транспортировки золы с помощью струйного насоса PJP-3.
★ Производительность конвейера: 45 т/ч ★ Расстояние горизонтальной транспортировки: 110 м ★ Вертикальная высота: 20 м |
Почему выбирают нас?
- Производственная квалификация – струйные насосы PJP производятся под строгим контролем качества, имеют сертификаты ISO и патентные свидетельства.
- Разработка индивидуальных решений – решения, адаптированные под свойства материала (размер частиц, плотность, влажность, абразивность). Доступны варианты из углеродистой стали, нержавеющей стали или чугуна.
- Полная поставка систем – Мы поставляем не только струйные насосы, но и целые системы: роторные воздуходувки, поворотные шлюзовые клапаны, трубопроводы, фильтры-ресиверы/циклонные сепараторы и панели управления ПЛК.
- Подтвержденный опыт работы – сотни систем PJP успешно эксплуатируются на цементных заводах, электростанциях и химических предприятиях по всему миру.
- Техническая поддержка – ввод в эксплуатацию на месте, обучение операторов и пожизненная техническая поддержка.
- Быстрая доставка – срок выполнения заказа 60–120 дней, в стандартной морской упаковке.
Получите профессиональное решение по пневматической транспортировке с помощью струйного насоса.
Укажите тип материала, требуемую вместимость и расстояние транспортировки → Наш инженер предоставит бесплатный чертеж компоновки и смету в течение 24 часов.
