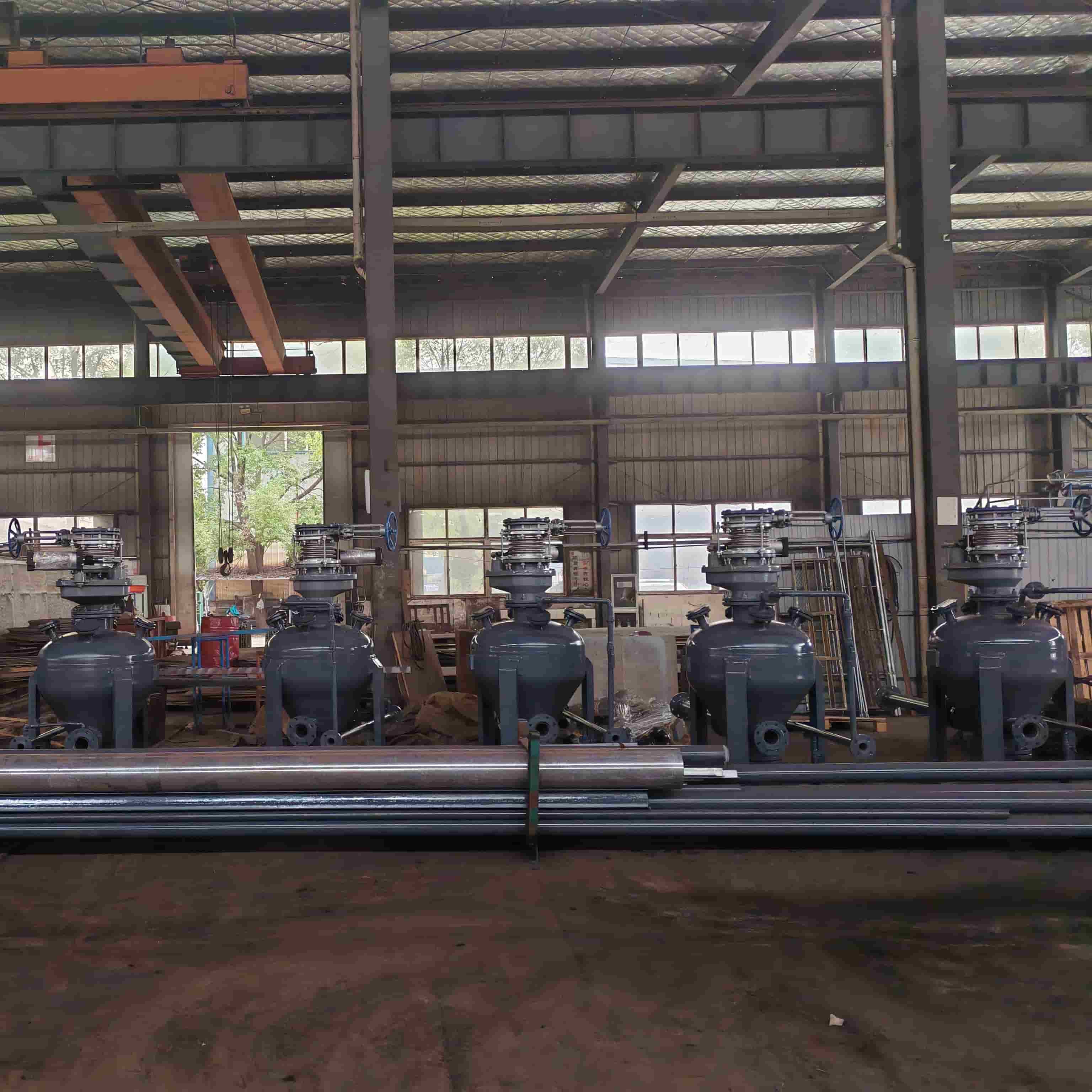

Высокоэффективный пневматический транспортный насос плотной фазы
Пневматическое транспортное оборудование и системы PCD широко используются в строительстве, химической промышленности, горнодобывающей промышленности, энергетике, металлургии и других отраслях. Транспортируемые материалы включают цемент, сырье, золу-унос, известь, сухой карбидный шлак, шлаковый порошок, порошок сталелитейного шлака, угольную пыль, глиноземный порошок, бокситовый порошок, фосфорный порошок, пирофиллитовый порошок и порошок органического кремния.
Альтернативные названия: передающий сосуд, пневматический конвейерный насос, конвейер для сосудов под давлением.
Тип транспортировки: плотная фаза / разбавленная фаза (опционально)
Режим разряда: Верхний разряд (серия MT) / Нижний разряд (серия MD)
Пневматический насос для перекачки бункерного топлива работает в режиме прерывистой циркуляции с четырьмя рабочими фазами:
Этап 1: Кормление
Подающий и вентиляционный клапаны открываются одновременно. Материалы под действием силы тяжести попадают в корпус насоса до тех пор, пока индикатор уровня (или реле времени) не подаст сигнал о заполнении бункера, после чего оба клапана автоматически закрываются.
Этап 2: псевдоожижение и повышение давления
Впускной клапан открывается, и сжатый воздух поступает в верхнюю и нижнюю части резервуара. Воздух внизу проходит через устройства псевдоожижения (аэрационные пластины или группы форсунок) для псевдоожижения материалов, при этом внутреннее давление в резервуаре постепенно повышается.
Этап 3: Транспортировка
Когда давление в резервуаре достигает заданного значения, разгрузочный клапан открывается автоматически. Жидкостистые материалы под действием сжатого воздуха подаются в транспортировочный трубопровод и доставляются в целевой силос потоком высокой плотности с низкой скоростью, что значительно снижает износ трубопровода.
Этап 4: Очищение
После завершения транспортировки материала давление в резервуаре падает. Подача сжатого воздуха продолжается некоторое время для продувки трубопровода и удаления остатков материала. Затем закройте впускной клапан, перекройте выпускной клапан с задержкой, откройте подающий клапан и запустите следующую циркуляцию.
Основные характеристики продукта:
①Высокая производительность конвейера: >300 т/ч;
② Большое расстояние: >2000 м;
③Низкое энергопотребление: <3,8 кВт·ч/т·км;
④Низкий износ: срок службы трубопровода > 10 лет;
⑤ Низкая скорость: начальная скорость 6–10 м/с;
⑥Высокая степень смешивания: >30 кг/кг;
⑦ Гибкая компоновка технологического процесса, отсутствие пыли, высокая производительность, меньшие инвестиции по сравнению с механической транспортировкой, меньшие затраты на техническое обслуживание.
Таблица параметров стандартного пневматического насоса для бункера-транспортера
Транспортировка материалов | Насыпной вес (т/м³) | Модель | PCD18/N | PCD20/N | PCD22/N | Справочное расстояние транспортировки |
Спецификация | 5.0~6.7m³ | 7.0~10.0m³ | 10.0~15.0m³ | Горизонтальный (м) | Вертикальный (м) |
Измельчённый уголь | 0,5 | Объем доставки (т/ч) | 12~20 | 16~32 | 25~50 | 500 | 30 |
Зола-унос | 0,75 | 18~32 | 25~48 | 35~70 | 50 | |
Известняковый порошок / минеральный порошок | 0,8 | 20~35 | 26~51 | 38~75 | 500 | 30 |
Цемент/сырье | 1.0 | 24~42 | 32~65 | 48~95 | 500 | 30 |
Кремниевый порошок | 1.2 | 28~50 | 40~75 | 55~115 | 500 | 30 |
Таблица параметров насоса для пневматического бункера малой мощности
Транспортировка материалов | Насыпной вес (т/м³) | Модель | PCD08/M | PCD10/M | PCD12/M | PCD14/M | Справочное расстояние транспортировки |
Спецификация | 0,2~0,5m³ | 0,6~1,6m³ | 1.5~2.5m³ | 2,5~5,0m³ | Горизонтальный (м) | Вертикальный (м) |
Измельчённый уголь | 0,5 | Объем доставки (т/ч) | 0,5~1,8 | 1.5~5.5 | 5.0~9.0 | 8.0~18.0 | 100 | 20 |
Зола-унос | 0,75 | 0,9~2,8 | 2,5~8,5 | 7.0~14.0 | 12.0~27.0 | 100 | 20 |
Известняковый порошок / минеральный порошок | 0,8 | 1.0~3.0 | 3.0~9.0 | 8.0~15.0 | 12.0~28.0 | 100 | 20 |
Цемент/сырье | 1.0 | 1.2~3.5 | 3.5~11.5 | 10.0~18.0 | 16.0~36.0 | 100 | 20 |
Кремниевый порошок | 1.2 | 1.5~4.0 | 4.5~13.5 | 12.0~20.0 | 19.0~43.0 | 100 | 20 |
Таблица параметров насоса для пневматической транспортировки бункеров на большие расстояния
Транспортировка материалов | Насыпной вес (т/м³) | Модель | ПЦД24/Л | ПЦД26/Л | ПЦД28/Л | PCD30/L | Справочное расстояние транспортировки |
Спецификация | 16~20m³ | 18~22m3 | 20~27m³ | 26~32m³ | Горизонтальный (м) | Горизонтальный (м) |
Измельчённый уголь | 0,5 | Объем доставки (т/ч) | 20~40 | 25~45 | 30~55 | 45~65 | 1000 | 25 |
Зола-унос | 0,75 | 35~60 | 45~65 | 45~80 | 65~95 | 1000 | 25 |
Известняковый порошок / минеральный порошок | 0,8 | 40~65 | 45~70 | 50~85 | 70~100 | 1000 | 25 |
Цемент/сырье | 1.0 | 50~80 | 55~90 | 65~110 | 90~120 | 1000 | 25 |
Таблица параметров насоса для пневматического бункера большой производительности
Транспортировка материалов | Насыпной вес (т/м³) | Модель | PCD24/H | PCD26/H | PCD28/H | PCD30/H | Справочное расстояние транспортировки |
Спецификация | 16~20m³ | 18~22m³ | 20–27 м³ | 26~32m³ | Горизонтальный (м) | Горизонтальный (м) |
Измельчённый уголь | 0,5 | Объем доставки (т/ч) | 50~80 | 60~90 | 65~110 | 80~130 | 200 | 20 |
Зола-унос | 0,75 | 75~125 | 85~130 | 95~160 | 125~190 | 200 | 20 |
Известняковый порошок / минеральный порошок | 0,8 | 80~130 | 90~140 | 100~170 | 130~200 | 200 | 20 |
Цемент/сырье | 1.0 | 100~150 | 115~175 | 130~215 | 165~260 | 200 | 20 |
Почему выбирают нас?
- Квалификация для производства сосудов под давлением
Все корпуса насосов спроектированы и изготовлены в соответствии со стандартами ASME, GB и PED. - Полный комплект системной интеграции
Мы поставляем не только бункерные насосы, но и комплектные вспомогательные системы, включая воздушные компрессоры, осушители, фильтры, трубопроводы, клапаны и шкафы управления ПЛК. - Индивидуальное проектирование
Мы предлагаем индивидуальные решения, основанные на таких свойствах материала, как размер частиц, плотность, абразивность и влажность. - Глобальный опыт установки оборудования
В мире успешно введены в эксплуатацию сотни комплектов таких систем. - Техническая поддержка и обучение
Доступны услуги по вводу в эксплуатацию на месте, обучение эксплуатации и пожизненная техническая поддержка.
- Быстрая доставка запасных частей
Стратегически выверенный запас изнашиваемых деталей, включая клапаны, прокладки и керамические гильзы, обеспечивает своевременную доставку.
