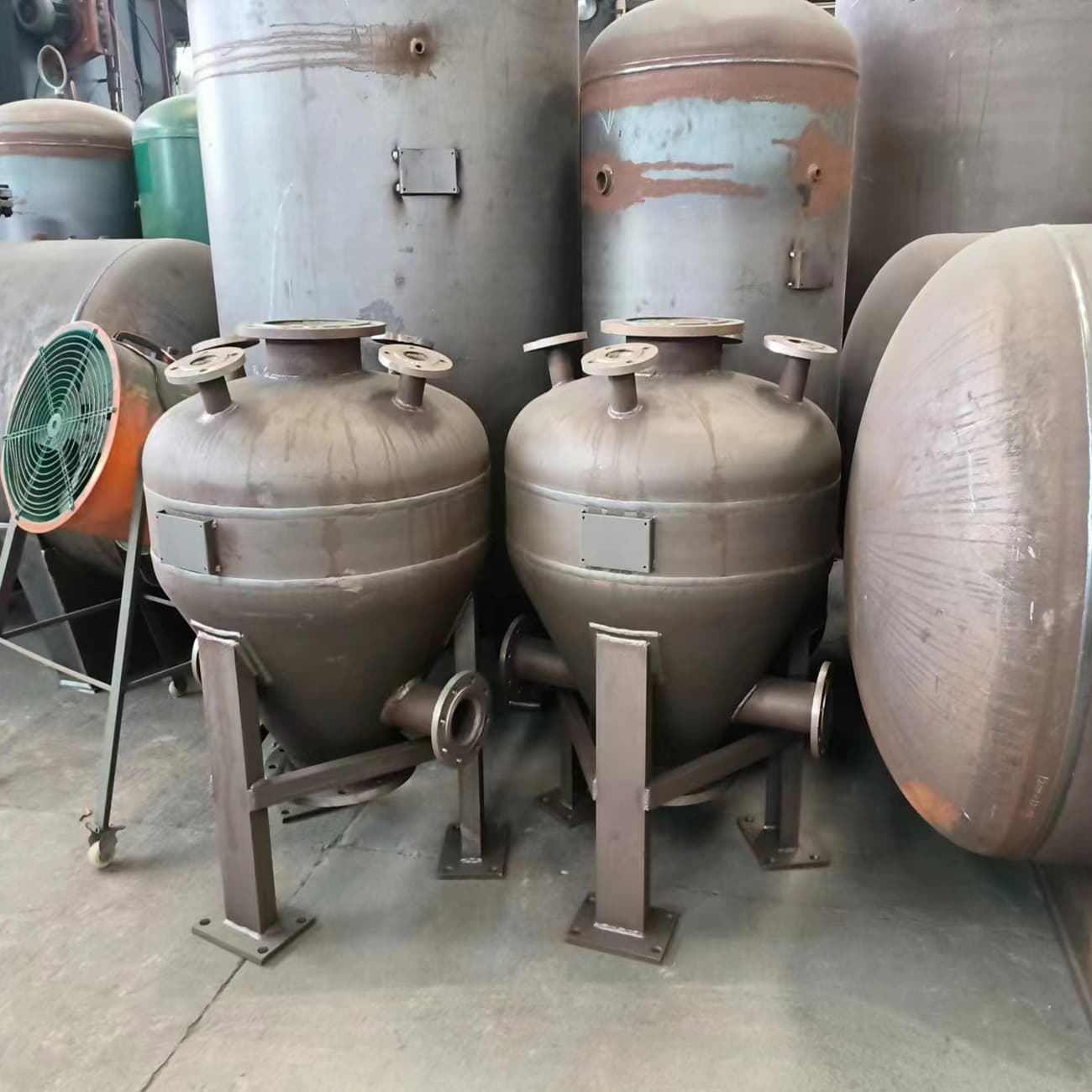

Высокопроизводительный пневматический насос для транспортировки бункеров в плотной фазе
Насос для бункера, также называемый дозирующим насосом или насосом для емкости, представляет собой пневматическое решение для транспортировки материалов в плотной фазе под избыточным давлением. Используя сжатый воздух, он перемещает порошкообразные и гранулированные материалы по трубопроводам под высоким давлением и с низкой скоростью, снижая абразивный износ и сохраняя целостность материала. Благодаря высокому соотношению твердого вещества к газу, эта система отлично подходит для абразивных, хрупких и дорогостоящих материалов и находит широкое применение в энергетической, цементной, химической и горнодобывающей промышленности.
Принцип работы
Насос бункера работает в прерывистом режиме порционной подачи:
1. Заполнение: Сырье поступает в сосуд под давлением из бункера через подающий клапан.
2. Создание избыточного давления: сосуд плотно закрывается, и внутрь впрыскивается сжатый воздух.
3. Транспортировка: Материалы образуют плотные пробки и продвигаются по трубопроводу к целевому месту.
4. Выгрузка и сепарация: В точке приема материалы отделяются от воздушного потока и попадают в накопительный бункер.
Завершение каждого цикла сопровождается отчетливым шумом воздуха, сигнализирующим о полной очистке трубопровода и его готовности к следующей партии операций.
Таблица параметров стандартного пневматического насоса для бункера
Транспортировка материалов | Насыпной вес (т/м³) | Модель | PCD18/N | PCD20/N | PCD22/N | Справочное расстояние транспортировки |
Спецификация | 5.0~6.7m³ | 7.0~10.0m³ | 10.0~15.0m³ | Горизонтальный (м) | Вертикальный (м) |
Измельчённый уголь | 0,5 | Объем доставки (т/ч) | 12~20 | 16~32 | 25~50 | 500 | 30 |
Зола-унос | 0,75 | 18~32 | 25~48 | 35~70 | 50 | |
Известняковый порошок / минеральный порошок | 0,8 | 20~35 | 26~51 | 38~75 | 500 | 30 |
Цемент/сырье | 1.0 | 24~42 | 32~65 | 48~95 | 500 | 30 |
Кремниевый порошок | 1.2 | 28~50 | 40~75 | 55~115 | 500 | 30 |
Таблица параметров пневматического насоса для бункера малой мощности
Транспортировка материалов | Насыпной вес (т/м³) | Модель | PCD08/M | PCD10/M | PCD12/M | PCD14/M | Справочное расстояние транспортировки |
Спецификация | 0,2~0,5m³ | 0,6~1,6m³ | 1.5~2.5m³ | 2,5~5,0m³ | Горизонтальный (м) | Вертикальный (м) |
Измельчённый уголь | 0,5 | Объем доставки (т/ч) | 0,5~1,8 | 1.5~5.5 | 5.0~9.0 | 8.0~18.0 | 100 | 20 |
Зола-унос | 0,75 | 0,9~2,8 | 2,5~8,5 | 7.0~14.0 | 12.0~27.0 | 100 | 20 |
Известняковый порошок / минеральный порошок | 0,8 | 1.0~3.0 | 3.0~9.0 | 8.0~15.0 | 12.0~28.0 | 100 | 20 |
Цемент/сырье | 1.0 | 1.2~3.5 | 3.5~11.5 | 10.0~18.0 | 16.0~36.0 | 100 | 20 |
Кремниевый порошок | 1.2 | 1.5~4.0 | 4,5~13,5 | 12.0~20.0 | 19.0~43.0 | 100 | 20 |

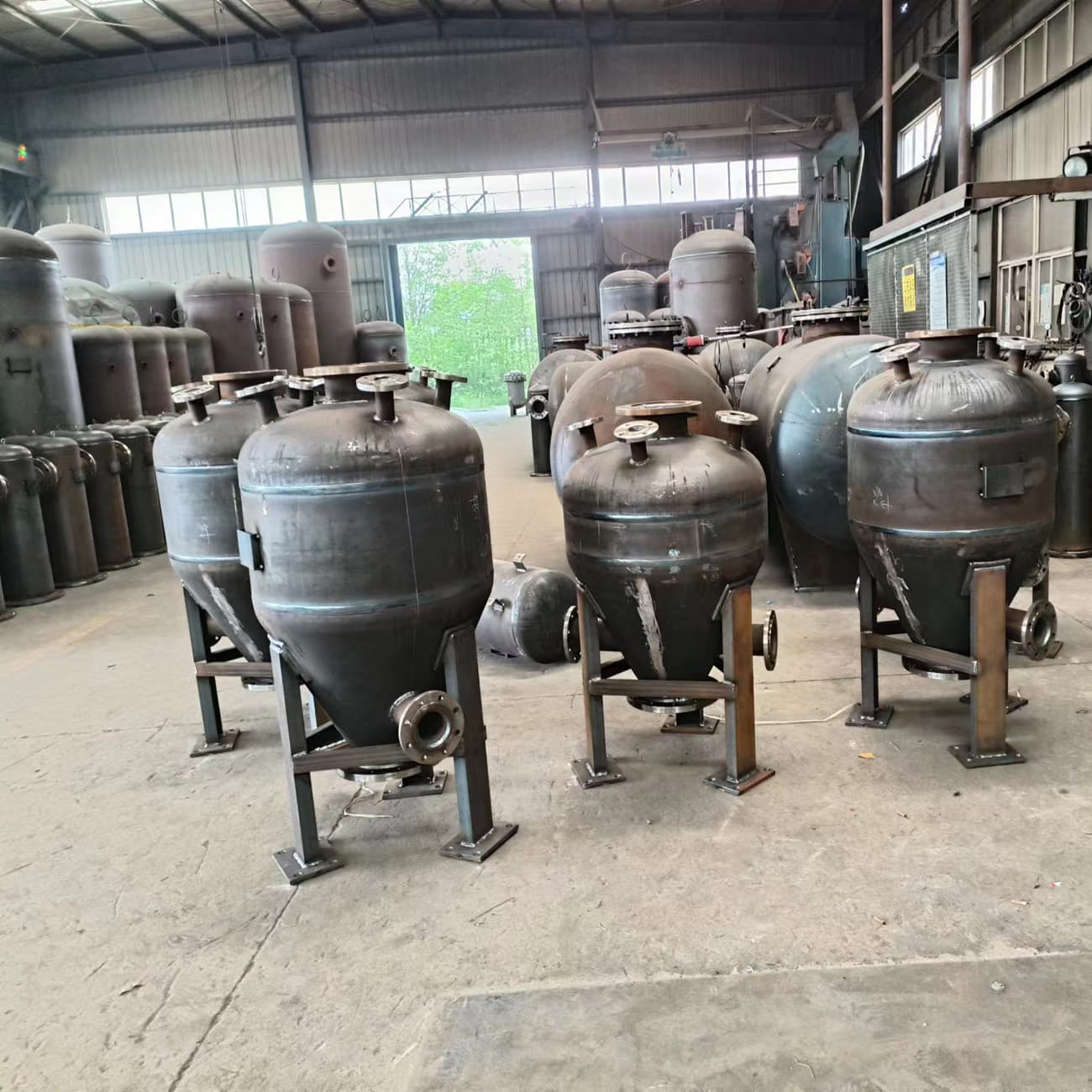

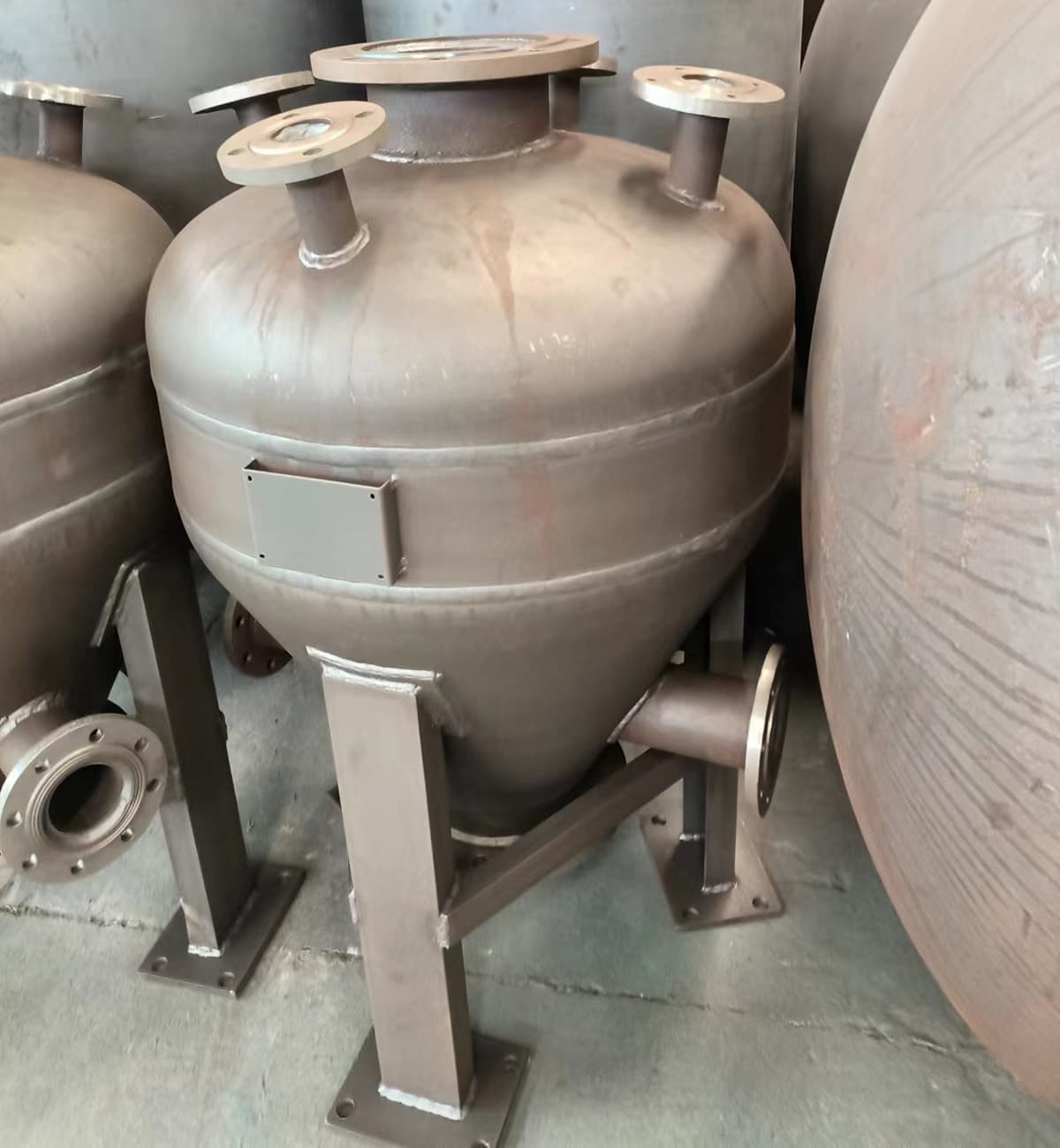

Таблица параметров насоса для пневматической транспортировки бункеров на большие расстояния
Транспортировка материалов | Насыпной вес (т/м³) | Модель | ПЦД24/Л | ПЦД26/Л | ПЦД28/Л | PCD30/L | Справочное расстояние транспортировки |
Спецификация | 16~20m³ | 18~22m3 | 20~27m³ | 26~32m³ | Горизонтальный (м) | Горизонтальный (м) |
Измельчённый уголь | 0,5 | Объем доставки (т/ч) | 20~40 | 25~45 | 30~55 | 45~65 | 1000 | 25 |
Зола-унос | 0,75 | 35~60 | 45~65 | 45~80 | 65~95 | 1000 | 25 |
Известняковый порошок / минеральный порошок | 0,8 | 40~65 | 45~70 | 50~85 | 70~100 | 70~100 | 1000 | 25 |
Цемент/сырье | 1.0 | 50~80 | 55~90 | 65~110 | 90~120 | 1000 | 25 |
Таблица параметров насоса для пневматического бункера большой производительности
Транспортировка материалов | Насыпной вес (т/м³) | Модель | PCD24/H | PCD26/H | PCD28/H | PCD30/H | Справочное расстояние транспортировки |
Спецификация | 16~20m³ | 18~22m³ | 20–27 м³ | 26~32m³ | Горизонтальный (м) | Горизонтальный (м) |
Измельчённый уголь | 0,5 | Объем доставки (т/ч) | 50~80 | 60~90 | 65~110 | 80~130 | 200 | 20 |
Зола-унос | 0,75 | 75~125 | 85~130 | 95~160 | 125~190 | 200 | 20 |
Известняковый порошок / минеральный порошок | 0,8 | 80~130 | 90~140 | 100~170 | 130~200 | 200 | 20 |
Цемент/сырье | 1.0 | 100~150 | 115~175 | 130~215 | 165~260 | 200 | 20 |
Основные преимущества
Низкая скорость и снижение абразивного износа
Наша конструкция, работающая при скорости транспортировки 3–8 м/с, в отличие от 15–30 м/с, типичных для систем с разреженной фазой, значительно снижает износ труб. При транспортировке абразивных сыпучих материалов срок службы трубопроводов может быть увеличен в 3–5 раз.
Повышенное соотношение твердого вещества к газу
Она позволяет перемещать большие объемы материала, потребляя при этом меньше сжатого воздуха. По сравнению с системами транспортировки в разреженной фазе, она обеспечивает превосходную энергоэффективность и помогает контролировать текущие эксплуатационные расходы.
Бережная транспортировка деликатных материалов.
Низкоскоростной поршневой поток предотвращает механическое разрушение хрупких частиц. Это делает раствор хорошо подходящим для рассыпчатых сред, зерна и гранулированных продуктов.
Улучшенная производительность на дальних расстояниях
Разработан для адаптации к сложным схемам промышленных трубопроводов. Процесс пакетной подачи обеспечивает стабильную производительность транспортировки на протяжении сотен метров, достигая расстояний более 1000 м.
Стабильная работа с автоматизированным управлением.
Оснащен системой автоматизации на базе ПЛК, поддерживающей как автоматический, так и ручной режимы работы. Устройство стабильно работает в непрерывном режиме и требует лишь минимального планового технического обслуживания.
Приложения

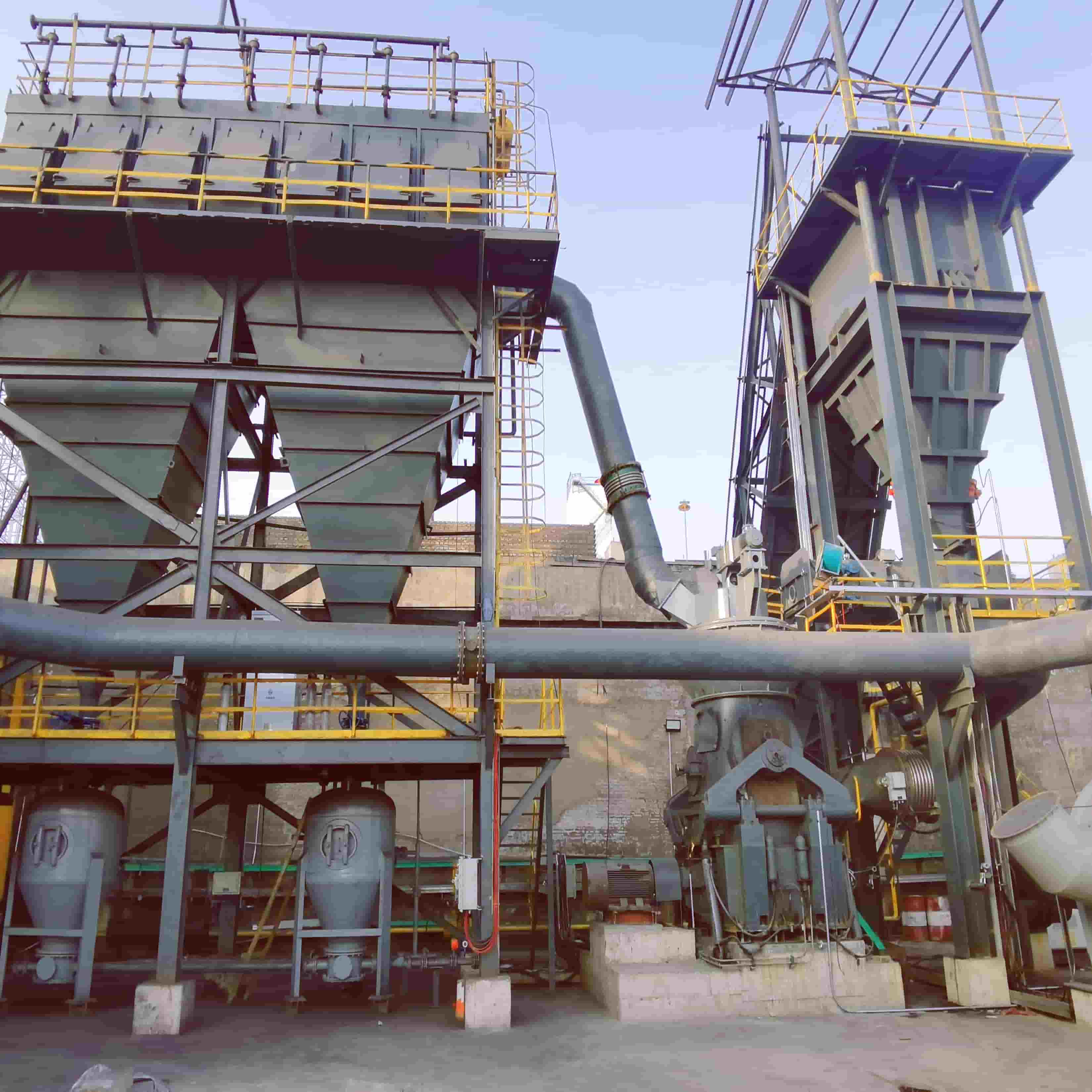

- Наш пневматический насос для перекачки жидкостей в плотной фазе устанавливает отраслевой стандарт для обработки золы-уноса на электростанциях и транспортировки сырьевой смеси на цементных заводах.
- Широко применяется в других секторах:
- - Металлургия и горное дело: минеральный порошок, кремнезем, глинозем.
- - Химическая промышленность: Разнообразное порошкообразное химическое сырье
- - Пищевая и фармацевтическая промышленность: Сахар, крахмал, порошковые добавки - возможны индивидуальные конфигурации.
Часто задаваемые вопросы
В1: Какие материалы может перекачивать этот бункерный насос?
A: Подходит для цемента, золы, минерального порошка, известнякового порошка и аналогичных сухих сыпучих материалов. Возможна индивидуальная настройка конфигурации в соответствии с конкретными требованиями.
В2: Каково максимальное расстояние транспортировки?
A: Стандартные системы поддерживают передачу данных на расстояние до 1000 метров. По запросу возможно проектирование систем большей дальности.
Вопрос 3: Чем плотная фаза отличается от разреженной фазы в абразивных материалах?
А: Плотная фаза работает со значительно меньшей скоростью (3-8 м/с против 15-30 м/с), что экспоненциально снижает износ труб. Это значительно продлевает срок службы трубопроводов для абразивных материалов.
Вопрос 4: Какие варианты управления доступны?
A: Системы поставляются с управлением на базе ПЛК, поддерживающим как ручной, так и автоматический режимы. Возможна интеграция с АСУ ТП для автоматизации всего предприятия.
В5: Можно ли настроить систему под себя?
А: Да. Мы предлагаем возможность индивидуальной настройки вместимости, материала корпуса (углеродистая сталь или нержавеющая сталь) и конфигурации в соответствии с конкретными эксплуатационными требованиями.
