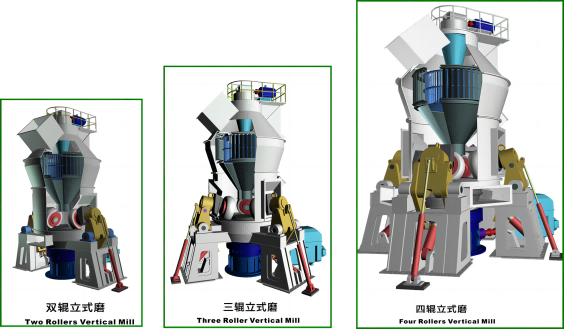

Вертикальная валковая мельница HVM — это передовое, безопасное, экологичное, энергосберегающее и высокоэффективное измельчающее оборудование, разработанное на основе глубоких исследований и разработок. В её основе лежит комплексное внедрение как отечественных, так и зарубежных передовых технологий для вертикальных валковых мельниц, в сочетании с обширным инженерным опытом применения. Эта мельница объединяет множество функций в одном устройстве, включая сушку, измельчение, классификацию и пневматическую транспортировку. Её ключевые показатели производительности и технико-экономические характеристики достигли мирового уровня.
Принцип работы:

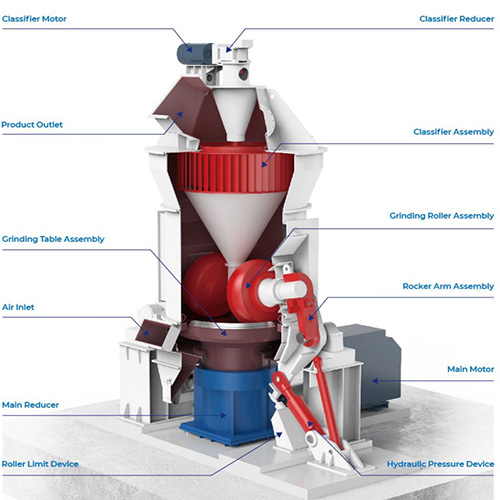

Электродвигатель приводит в движение вращающийся измельчительный стол через редуктор. Материал подается в центр измельчительного стола через загрузочное отверстие, одновременно горячий воздух поступает в мельницу через воздухозаборник. Под действием центробежной силы материал перемещается к краю измельчительного стола. Проходя через кольцевую канавку на столе, он измельчается и перемалывается вращающимися роликами. Измельченный материал затем поднимается высокоскоростным потоком воздуха из соплового кольца на периферии стола. Крупные частицы падают обратно на измельчительный стол для повторного измельчения, а материал, уносимый потоком воздуха, проходит через комбинированный динамический и статический классификатор. Под действием вращающегося ротора крупные частицы отбрасываются и возвращаются на стол для дальнейшего измельчения, тогда как качественные мелкие частицы выносятся из мельницы потоком воздуха и собираются системой пылеудаления в качестве готового продукта. При контакте с горячим газом содержащаяся в материале влага испаряется и высушивается, обеспечивая соответствие конечного продукта требуемым параметрам влажности.
Основные характеристики
1. Высокая эффективность и энергосбережение
(1) Высокая эффективность измельчения при низком энергопотреблении — экономия 40–50% по сравнению с традиционными шаровыми мельницами.
(2) Большая производительность одной машины позволяет работать в периоды низкой нагрузки на электросети, что снижает затраты на электроэнергию.
(3) Технология и оборудование вертикальных валковых мельниц активно продвигаются как новое энергосберегающее и снижающее потребление решение, помогающее предприятиям повысить свою конкурентоспособность в региональной и даже национальной отрасли переработки порошков.
2. Простота в обслуживании и низкие эксплуатационные расходы.
(1) Валки можно выдвигать из корпуса мельницы с помощью гидравлических устройств, что обеспечивает достаточно места для замены втулок валков, футеровок и выполнения других работ по техническому обслуживанию с большим удобством.
(2) Втулки роликов являются реверсивными, что продлевает срок службы износостойких материалов.
(3) Нет необходимости предварительно распределять материал на измельчающем столе перед запуском; мельницу можно запустить в режиме холостого хода, что исключает трудности при запуске.
(4) Низкий износ — ролики и футеровка стола изготовлены из специальных износостойких материалов, что обеспечивает длительный срок службы.
(5) Высокая степень автоматизации: В системе автоматического управления используются ПЛК Siemens (Германия), что обеспечивает дистанционное управление и упрощает эксплуатацию. Мастерская может работать практически без присмотра, что значительно снижает эксплуатационные расходы.
3. Низкие общие инвестиционные затраты
Объединяя дробление, сушку, измельчение и транспортировку в одном устройстве, система отличается простой технологической схемой, меньшим количеством вспомогательного оборудования, компактной компоновкой и небольшой занимаемой площадью — всего 50% от площади шаровой мельницы. Ее можно устанавливать на открытом воздухе, что еще больше снижает затраты на строительство и напрямую уменьшает общие капиталовложения предприятий.
4. Стабильное качество продукции
(1) Короткое время пребывания материала внутри мельницы облегчает мониторинг распределения частиц по размерам и состава продукта, обеспечивая стабильное и постоянное качество продукта.
(2) Готовый продукт отличается однородной формой частиц, узким распределением частиц по размерам и превосходной текучестью, что обеспечивает высокую адаптивность к различным последующим применениям.
5. Высокая надежность
(1) Оснащен устройством ограничения роликов для предотвращения сильных вибраций, вызванных прерыванием подачи материала во время работы.
(2) Используется новый тип роликового уплотнительного устройства для более надежной герметизации. Это исключает необходимость в уплотнительном вентиляторе, дополнительно снижая содержание кислорода внутри мельницы и обеспечивая превосходную защиту от взрыва.
6. Охрана окружающей среды
(1) Вертикальная валковая мельница HVM работает с минимальной вибрацией и низким уровнем шума.
(2) Вся система полностью герметична и работает под отрицательным давлением, без утечки пыли, что позволяет создать практически беспыльную рабочую среду.
Приложения
Вертикальная валковая мельница HVM, благодаря своей научно разработанной конструкции и присущим ей преимуществам, широко применяется для измельчения различных материалов в разнообразных условиях эксплуатации — от материалов с высокой влажностью до сухих, от трудноизмельчаемых до легкоизмельчаемых, а также от крупнозернистых до ультрамелкозернистых продуктов.
Адаптируемость материалов:
Влажность материала: Обрабатывает материалы с содержанием влаги от 20% до 30% (например, карбидный шлак, лигнит, мел) и ниже. <1% (например, цементный клинкер);
Измельчаемость: Подходит для обработки как чрезвычайно трудноизмельчаемых материалов (например, кварцевого песка, сталелитейного шлака, доменного шлака, пирофиллита, железной руды), так и легкоизмельчаемых материалов (например, гипса, кальцита);
Тонкость помола: Обеспечивает получение готовых изделий размером от 2–5 мм (например, сырье для производства кирпича, строительный песок из сланца) до 15 мкм с 97% проходным сечением (например, молотый карбонат кальция для бумажной и химической промышленности). Регулировка тонкости помола проста и точна.
