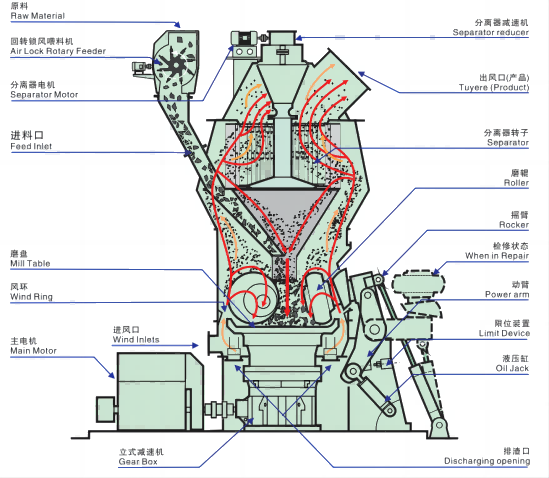

1. Основной принцип работы вертикальной валковой мельницы HVM.
Двигатель приводит в движение редуктор, который вращает шлифовальный стол. Измельчаемый материал подается через вращающийся шлюзовой питатель в центр вращающегося шлифовального стола. Под действием центробежной силы материал перемещается к периферии стола и попадает в шлифовальную дорожку. Под давлением шлифовальных роликов материал измельчается за счет сжатия, измельчения и сдвига.
Тем временем горячий воздух равномерно и с высокой скоростью выбрасывается вверх из воздушного кольца, окружающего измельчительный стол. Измельченный материал увлекается высокоскоростным потоком воздуха в этом кольце. С одной стороны, более крупные частицы возвращаются на измельчительный стол для повторного измельчения; с другой стороны, взвешенный материал одновременно подвергается сушке. Мелкодисперсный порошок переносится горячим воздухом в классификатор для разделения частиц по размеру. Отборный мелкодисперсный порошок выходит из мельницы вместе с потоком воздуха и собирается системой пылеудаления в качестве конечного продукта. Неотборные крупные частицы под действием лопаток классификатора падают обратно на измельчительный стол для повторного измельчения вместе со свежеподанным материалом. Этот цикл непрерывно повторяется, завершая весь процесс измельчения.

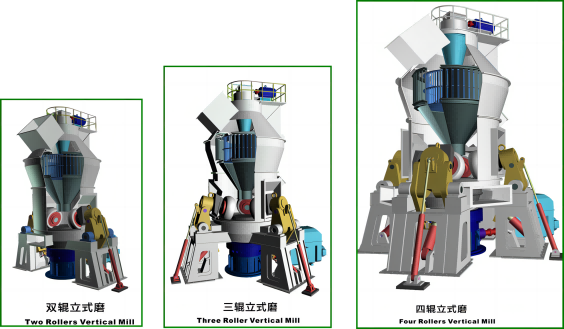

Чертеж вертикального фрезерного станка серии HVM.
2. Сравнительный структурный анализ вертикальной валковой мельницы HVM и мельницы Раймонда.
2.1 Сравнение приводных систем: вертикальная валковая мельница HVM против мельницы Raymond
Система привода вертикальной валковой мельницы HVM использует конфигурацию с прямым соединением, в которой двигатель и редуктор соединены посредством муфты. Такая конструкция обеспечивает высокую эффективность привода и низкий уровень отказов. Редуктор — это проверенное и надежное изделие, производимое специализированными производителями редукторов. При нормальной эксплуатации не требуется разборка или ремонт в течение как минимум пяти лет. Он обеспечивает превосходную герметичность без утечек масла, требует только планового технического обслуживания и позволяет легко заменять запасные части.

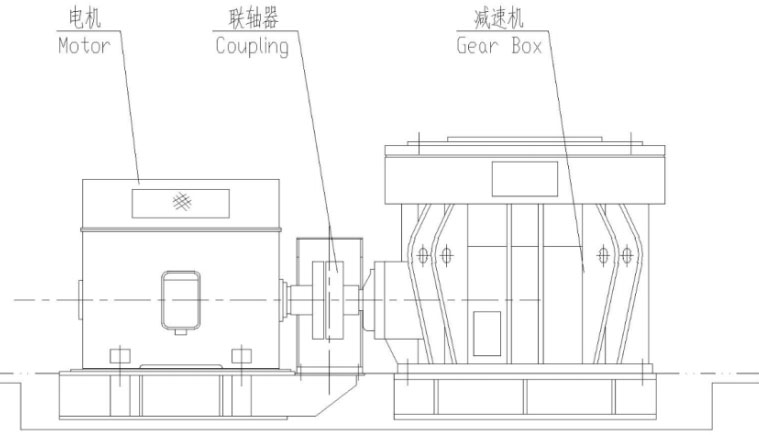

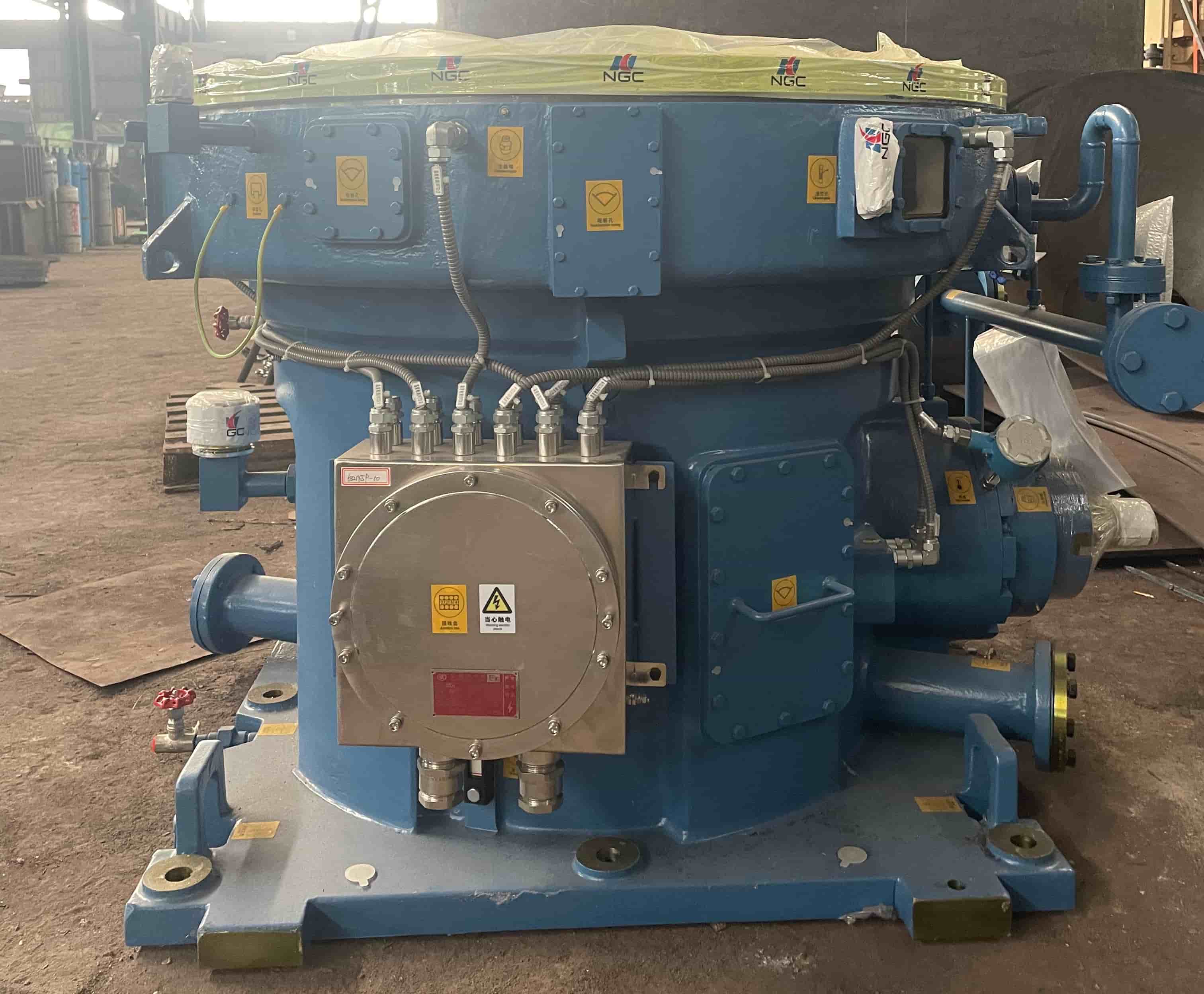

Приводное устройство вертикальной мельницы серии HVM
В отличие от этого, в приводной системе мельницы Raymond используется ременная передача между двигателем и редуктором. Такая конструкция приводит к низкой эффективности привода и высокой частоте отказов. Редуктор, как правило, проектируется и изготавливается собственными силами производителя мельниц Raymond (для снижения затрат), что часто приводит к плохой герметичности и частым утечкам масла. Ремонт из-за неисправностей требуется довольно часто. Кроме того, поскольку приводная система обычно устанавливается в шахте, техническое обслуживание неудобно, а запасные части в значительной степени зависят от производителя оригинального оборудования.

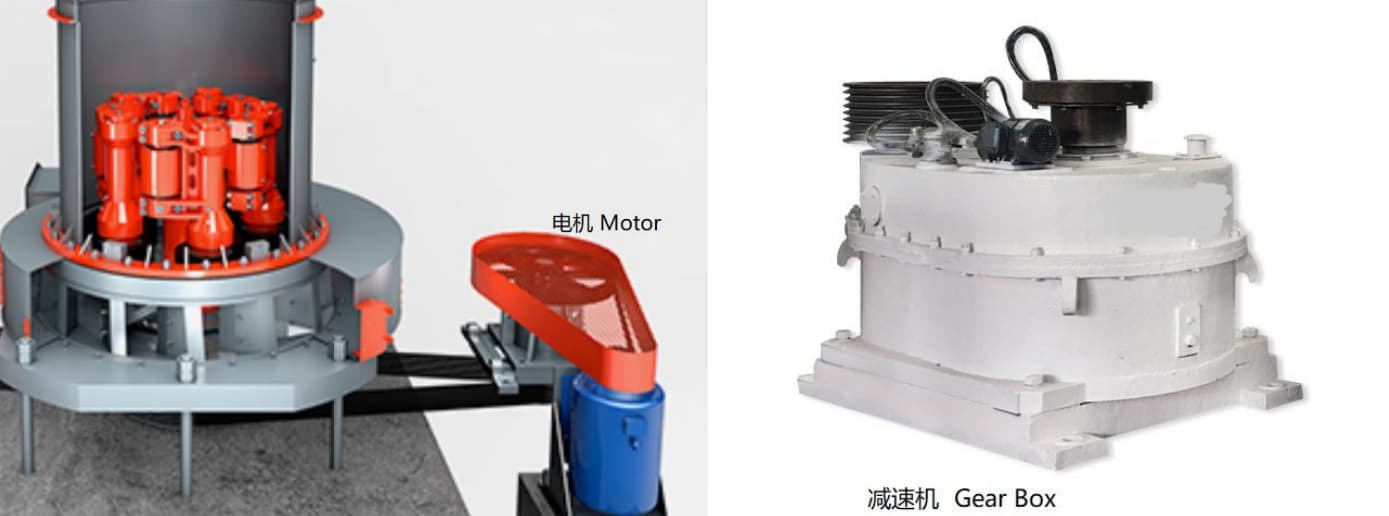

Приводное устройство мельницы Реймонда
2.2 Сравнение принципа измельчения и конструкции измельчающих компонентов: вертикальная валковая мельница HVM против мельницы Раймонда
Вертикальная валковая мельница HVM работает по принципу послойного измельчения материала. Материал образует устойчивый слой между валками и измельчающим столом. За счет вращения измельчающего стола и прижима валков (приводимых в действие независимой гидравлической системой загрузки) материал измельчается. Этот метод измельчения обеспечивает высокую эффективность, поскольку отсутствует прямой контакт между измельчающим столом и валками. В результате повышается эффективность передачи мощности в процессе измельчения, а отсутствие контакта металла с металлом исключает образование искр. Это обеспечивает низкий износ при измельчении. Кроме того, для легковоспламеняющихся и взрывоопасных материалов эффективно гарантируется безопасность эксплуатации благодаря отсутствию искр.

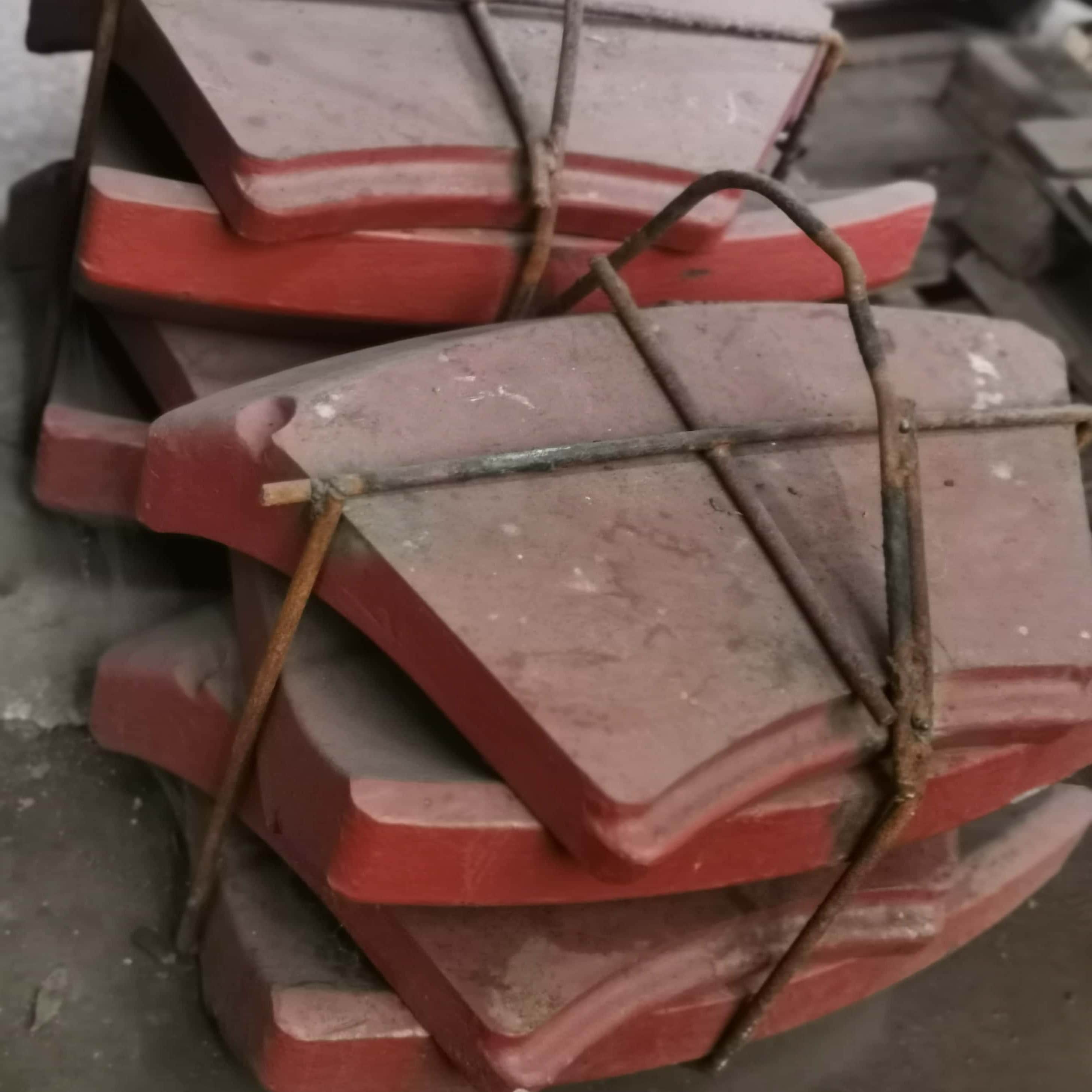

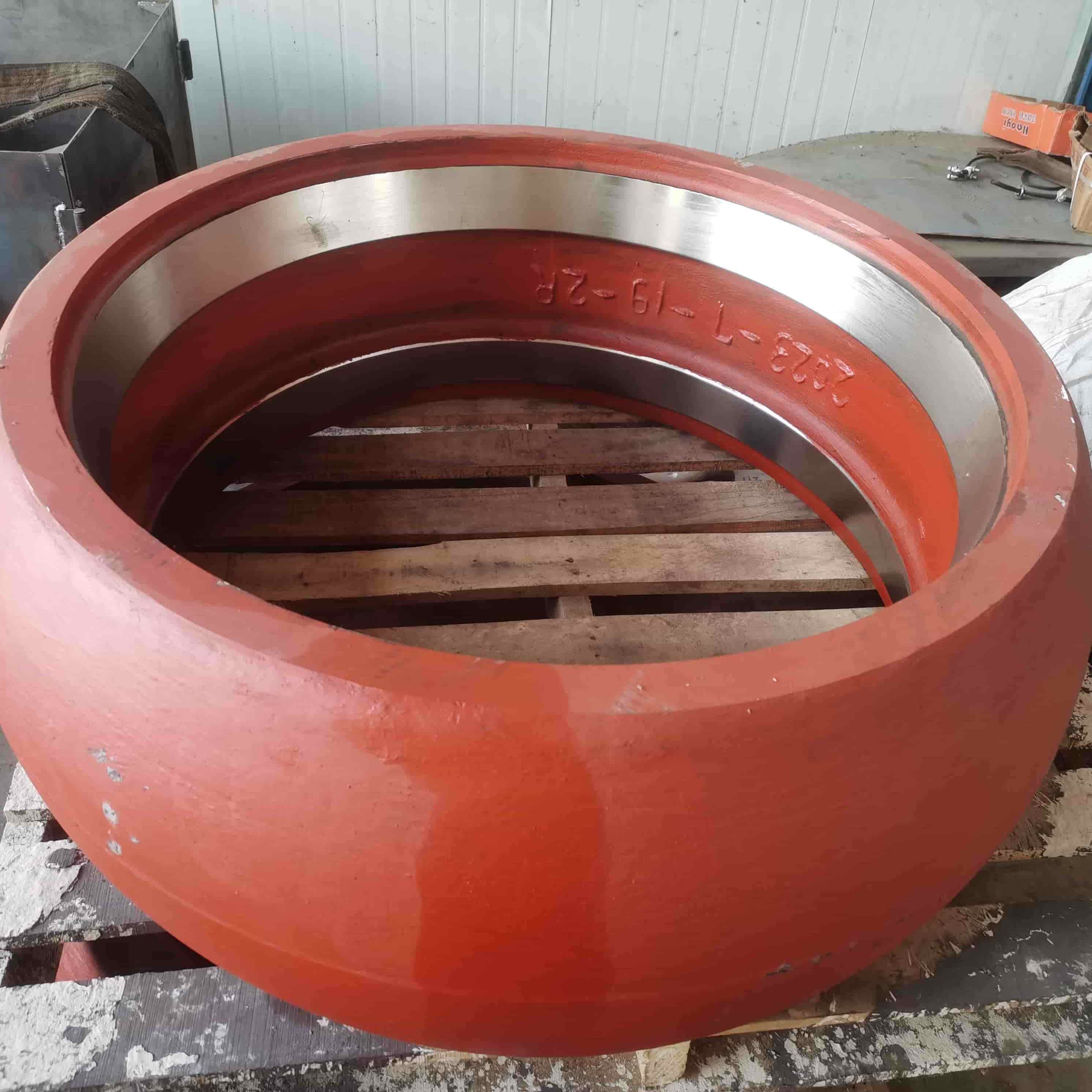

Основные шлифовальные компоненты — втулки роликов и футеровочные плиты шлифовального стола — изготовлены из высокохромистых многосплавных материалов, обеспечивающих срок службы более 8000 часов. Кроме того, благодаря модульной конструкции, втулки роликов и футеровочные плиты стола легко заменяются и обслуживаются.
Измельчительное устройство вертикальной мельницы серии HVM
Давление измельчения валков создается с помощью гидравлической пневматической системы. Давление на валки и сила их подъема регулируются дистанционно, также возможно ручное управление на месте. Гидравлическая система мельницы включает в себя гидравлический силовой агрегат, цилиндры, аккумуляторы и трубопроводы. Гидравлическое давление создается с помощью цилиндров, а аккумуляторы выполняют функцию демпфирования и буферизации.
Втулки роликов имеют реверсивную конструкцию для увеличения срока службы. Благодаря гидравлической системе шлифовальные ролики могут быть одновременно или по отдельности выдвинуты из шлифовальной камеры, что значительно упрощает осмотр и техническое обслуживание.

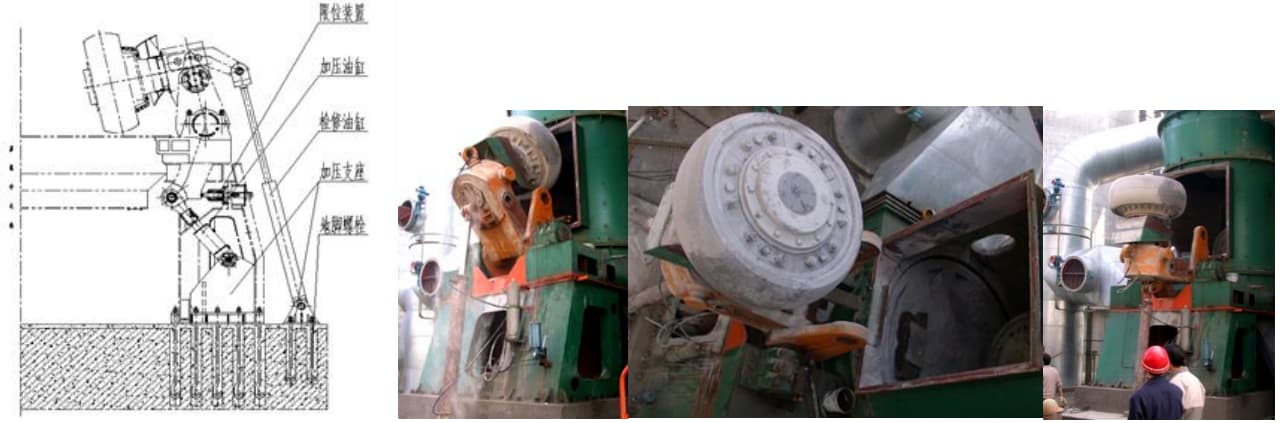

Состояние после капитального ремонта вальцов вертикальной фрезерной машины серии HVM.
В отличие от других типов мельниц, мельница Раймонда работает по другому принципу измельчения: измельчающие валы плотно прижимаются к измельчающему кольцу под действием центробежной силы. Материал захватывается лопастями плуга и подается между валами и кольцом, где он измельчается в порошок под давлением вальцов. Как видно, мельница Раймонда не имеет независимой гидравлической системы. Как правило, ее измельчающие компоненты требуют замены и технического обслуживания каждые 2-3 месяца. Кроме того, прямое столкновение металлических деталей измельчающих компонентов очень склонно к образованию искр, что представляет значительный риск взрыва при измельчении легковоспламеняющихся и взрывоопасных материалов, создавая серье
